视频会议系统中的终端通过RAS信令，将自己IP地址、号码、带宽等信息告诉GK，以便在GK那里备案。备案之后终端才可以通过RAS发送各种信令。

下图是华为视频会议系统中的2台终端向GK发起注册请求，GK允许注册和拒绝注册的流程。

下面让我们通过抓包来看看各个华为视频会议系统中的终端信令交互过程。

如下图所示，以视频会议终端192.168.1.10注册GK(192.168.1.3)为例，终端向GK发起RRQ注册请求，注册号码为0512331，GK名称（H323-ID）为3319039A，GK回复RCF同意该终端注册。

1.RRQ

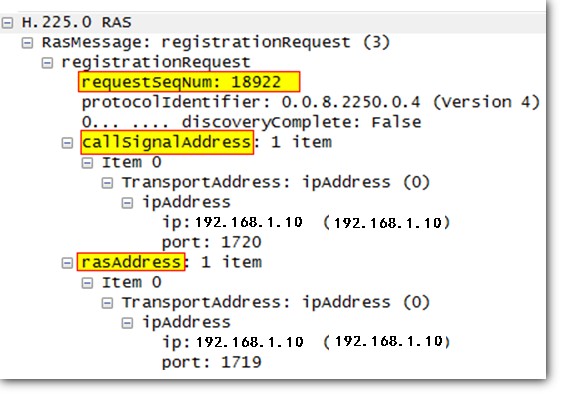

在RRQ消息中，可以捕捉到终端的呼叫系列号、接收呼叫信令地址、接收RAS信令地址等信息。

• requestSeqNum，请求消息的序列号，唯一标识这一注册。
• callSignalAddress，即CS地址，用于终端接收呼叫信令的地址。
• rasAddress，即RAS地址，用于终端接收RAS信令的地址。

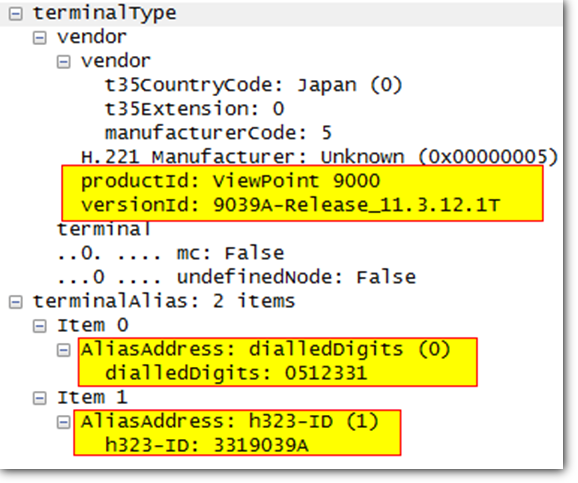

下面是视频会议终端注册GK时，上报的注册信息。

• terminalType字段，说明终端的自身的属性。让GK知晓自己的身份
• productId字段，表示产品名称
• versionId字段，表示产品版本号
• terminalAlias字段部分，表示终端注册的号码或别名
• AliasAddress字段，表示注册的类型，常见的如dialledDigits和h323-ID
• dialledDigits和h323-ID字段，分别表示注册的具体内容

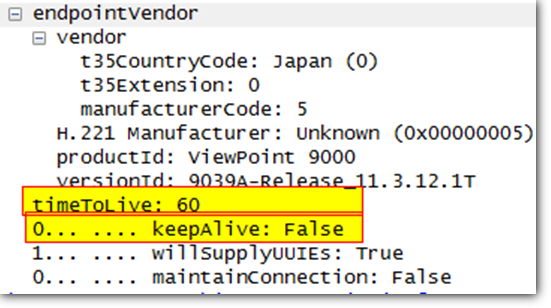

• timeToLive字段，表示保活时长，GK按照这个时间定期检测终端注册状态。
• keepAlive字段，表示是否为保活注册；若false表示首次注册，true表示保活注册。

2.RCF

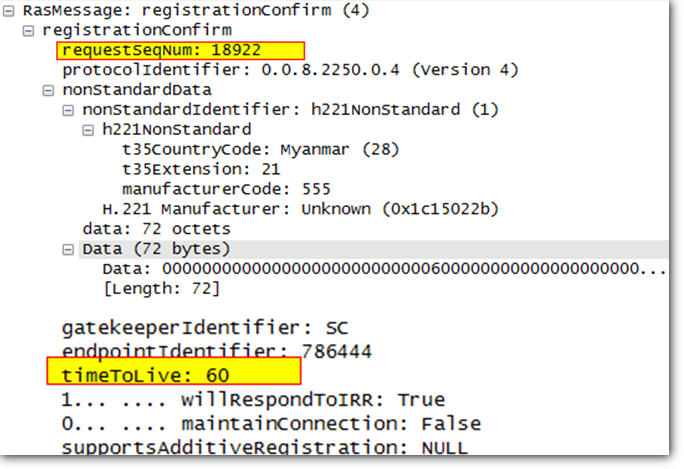

以下说明GK返回的注册确认RCF消息中的各字段。requestSeqNum，表示消息的序列号，这个值与RRQ请求中的内容保持一直，用该系列号标识本次交互过程。

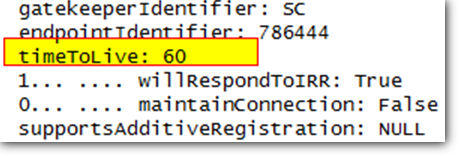

注：timeToLive，表示保活时长，终端要在该时间内向GK发起保活注册，周期发送保活，GK一旦超过该时间未收到保活注册，则向该终端主动发起IRQ，如果没有收到响应，则注销该终端。

3.RRJ

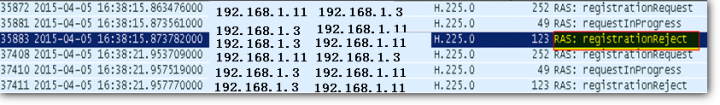

如果另一个终端192.168.1.11也使用号码0512331向GK（192.168.1.3）注册，则因该号码已注册，GK回复RRJ，拒绝注册。

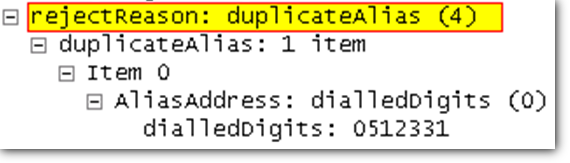

regitrationReject消息，包含拒绝原因，如下图所示。

rejectReason表示拒绝原因，duplicateAlias，即别名冲突，因为已经有号码为0512331的终端注册过。因此不可再次在终端注册。
