小鱼易连ME40连接步骤及无线传屏使用介绍丨江苏海清通信

文章出处:人气:-发表时间:2018-03-06 15:35【

小鱼易连ME40视频会议终端拆箱实拍,终端配件介绍,设备线路连接讲解及小鱼易连ME40搭配小鱼易连NP30无线传屏器使用方法。

小鱼易连ME40

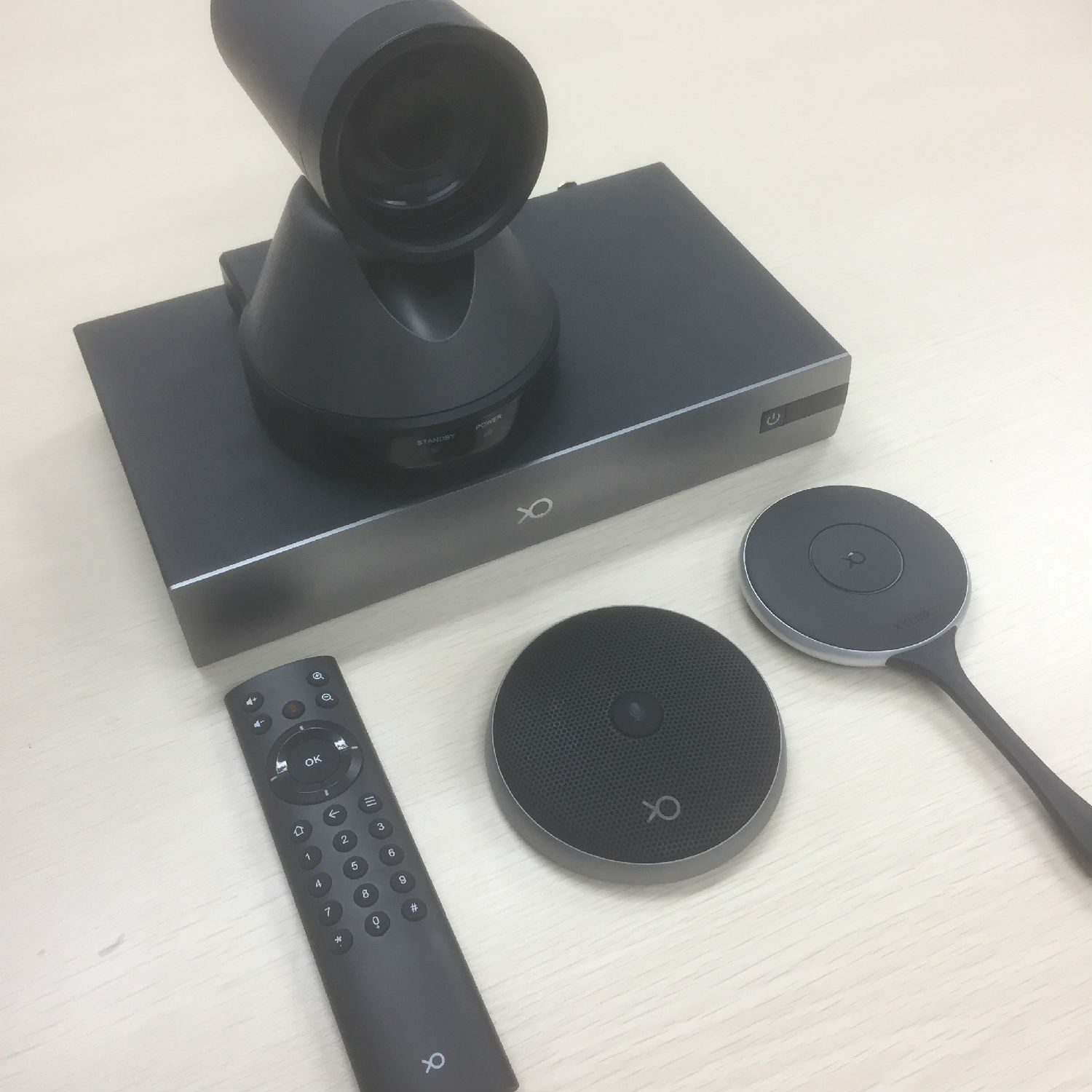

小鱼易连ME40摄像头、主机、遥控器、麦克风,小鱼易连NP30无线传屏器(另购)

小鱼易连摄像机

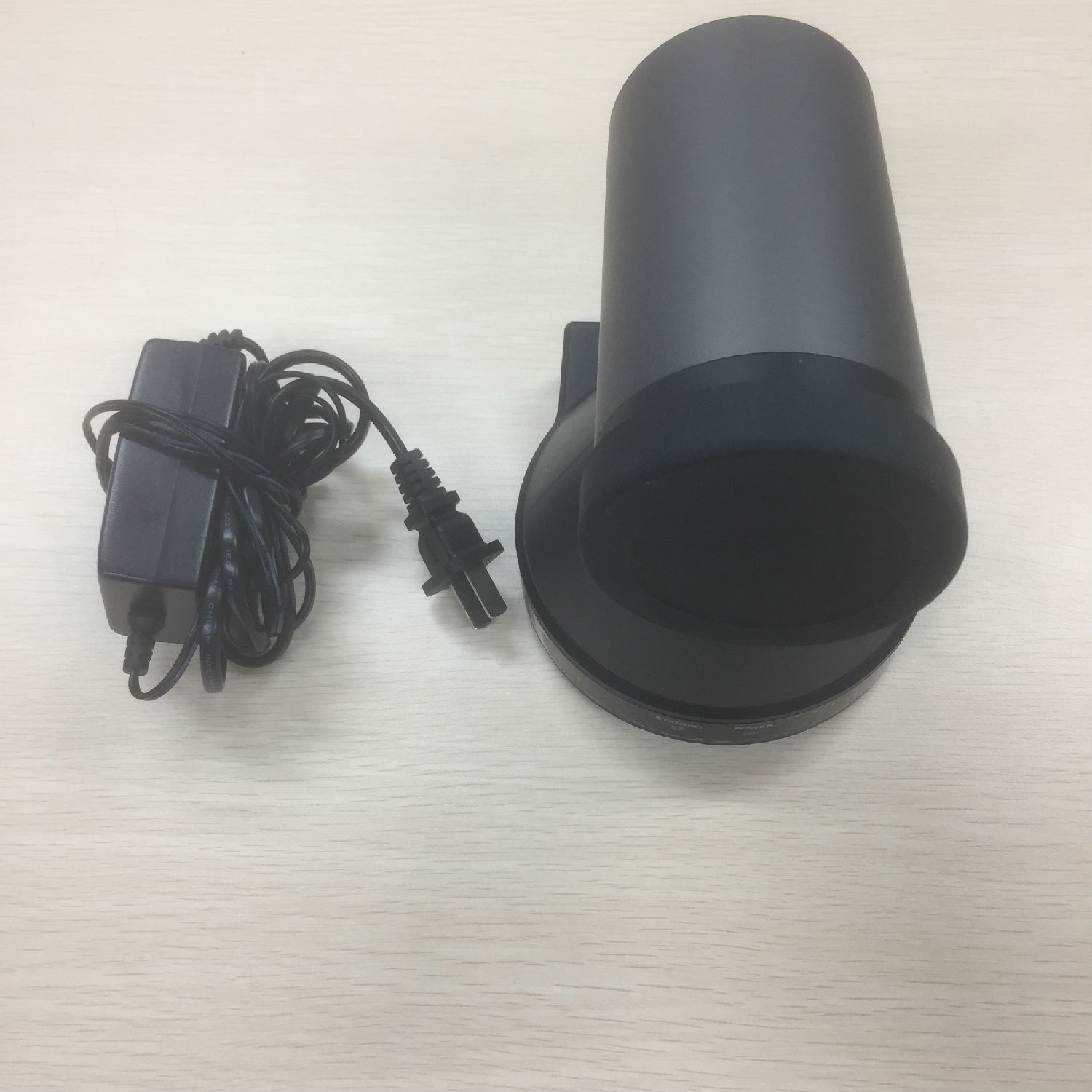

摄像机+摄像机电源

小鱼易连配线

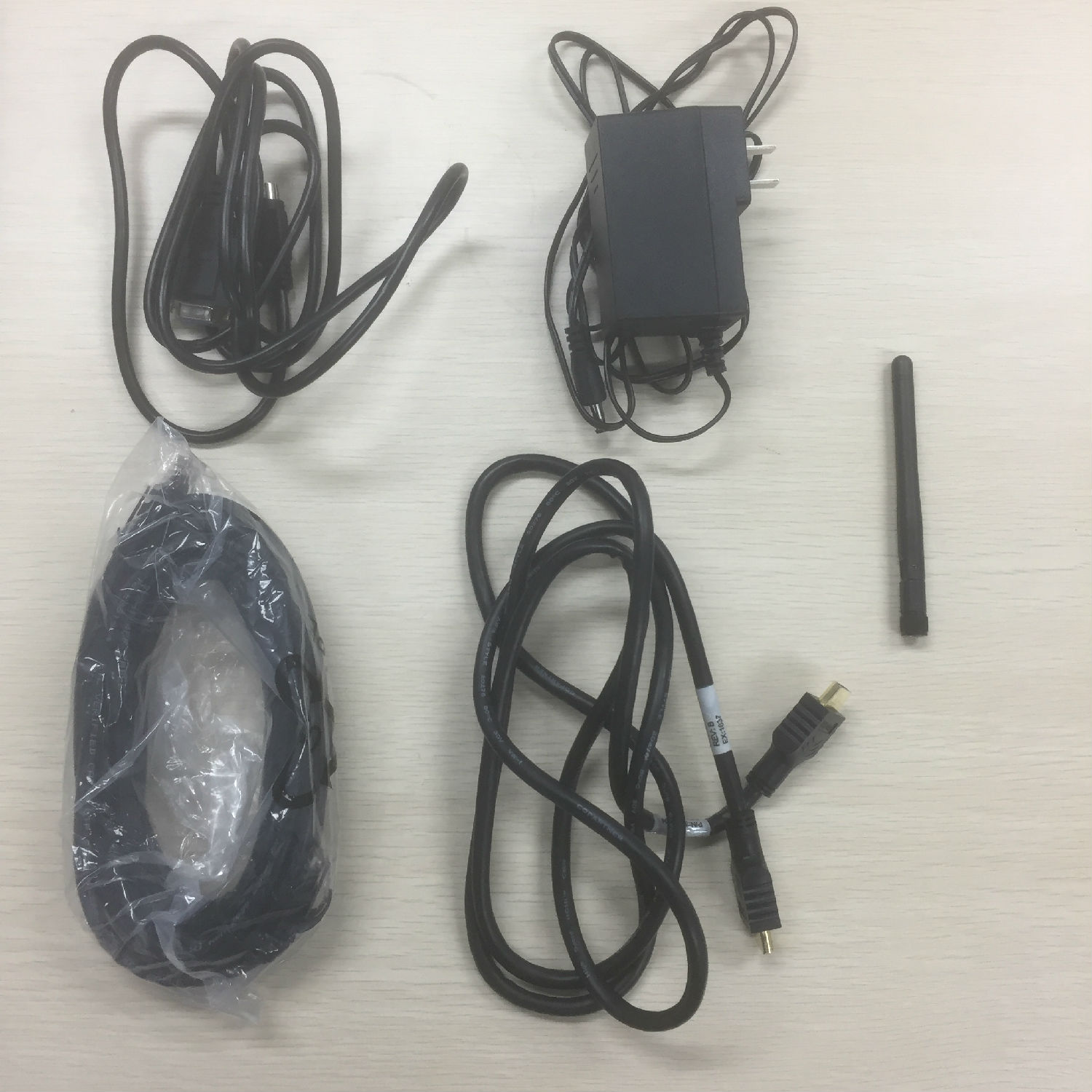

从左往右,从上到下):摄像头控制线、主机电源、网线、HDMI高清信号线、主机无线接收天线

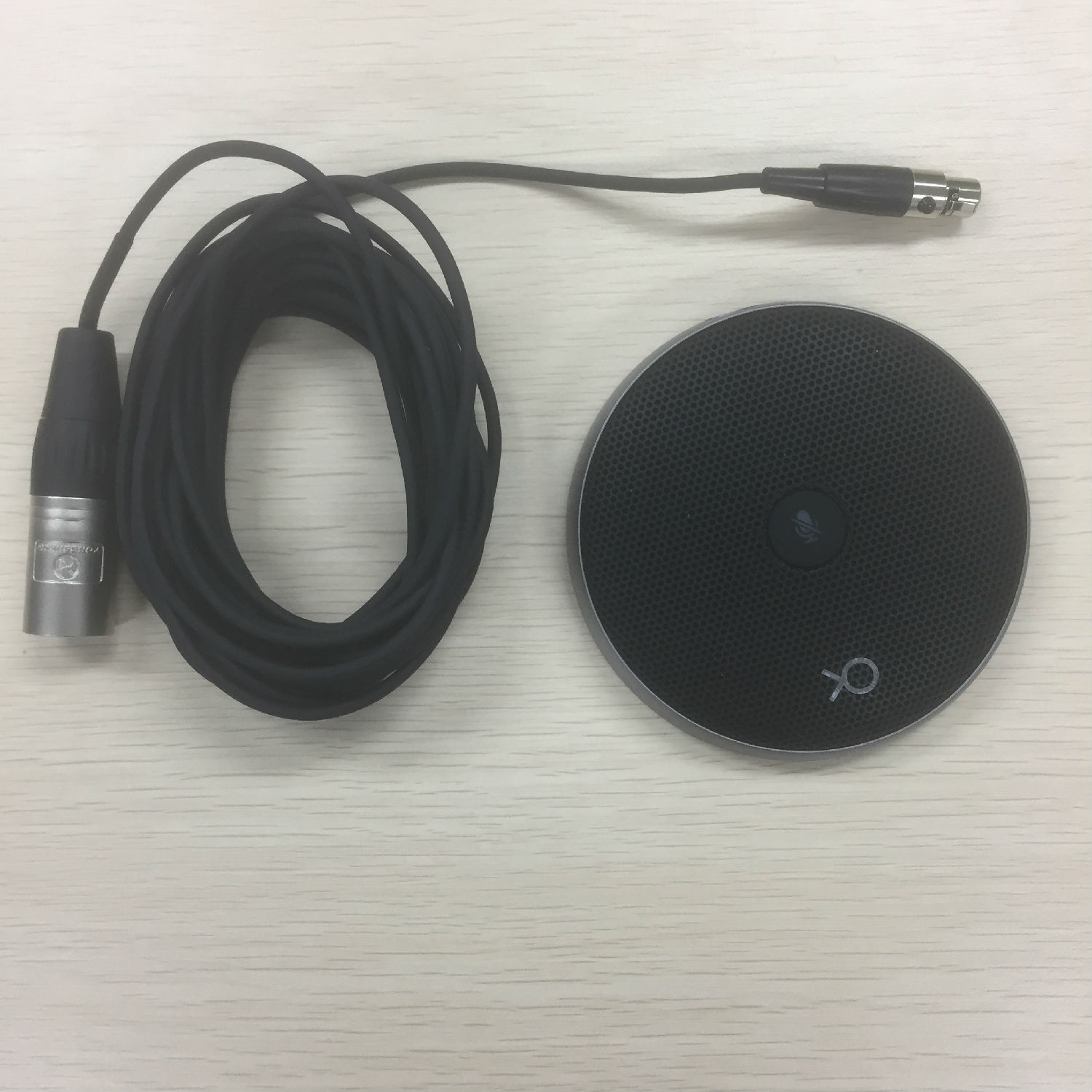

小鱼易连ME40麦克风

全向拾音麦克风+麦克风连接线

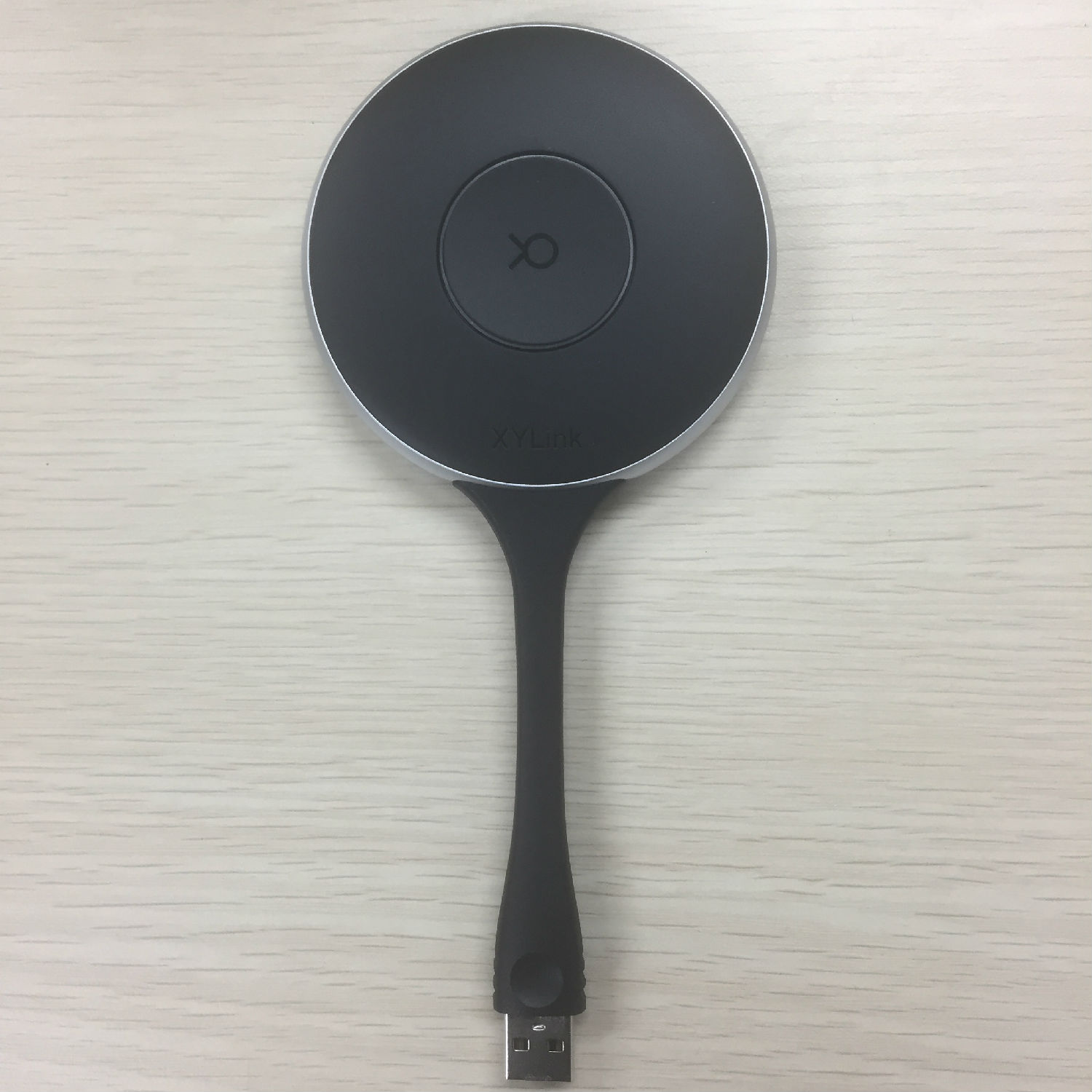

小鱼易连NP30

小鱼易连NP30无线传屏器,轻松将电脑本地画面分享至云端会议

摄像机线路

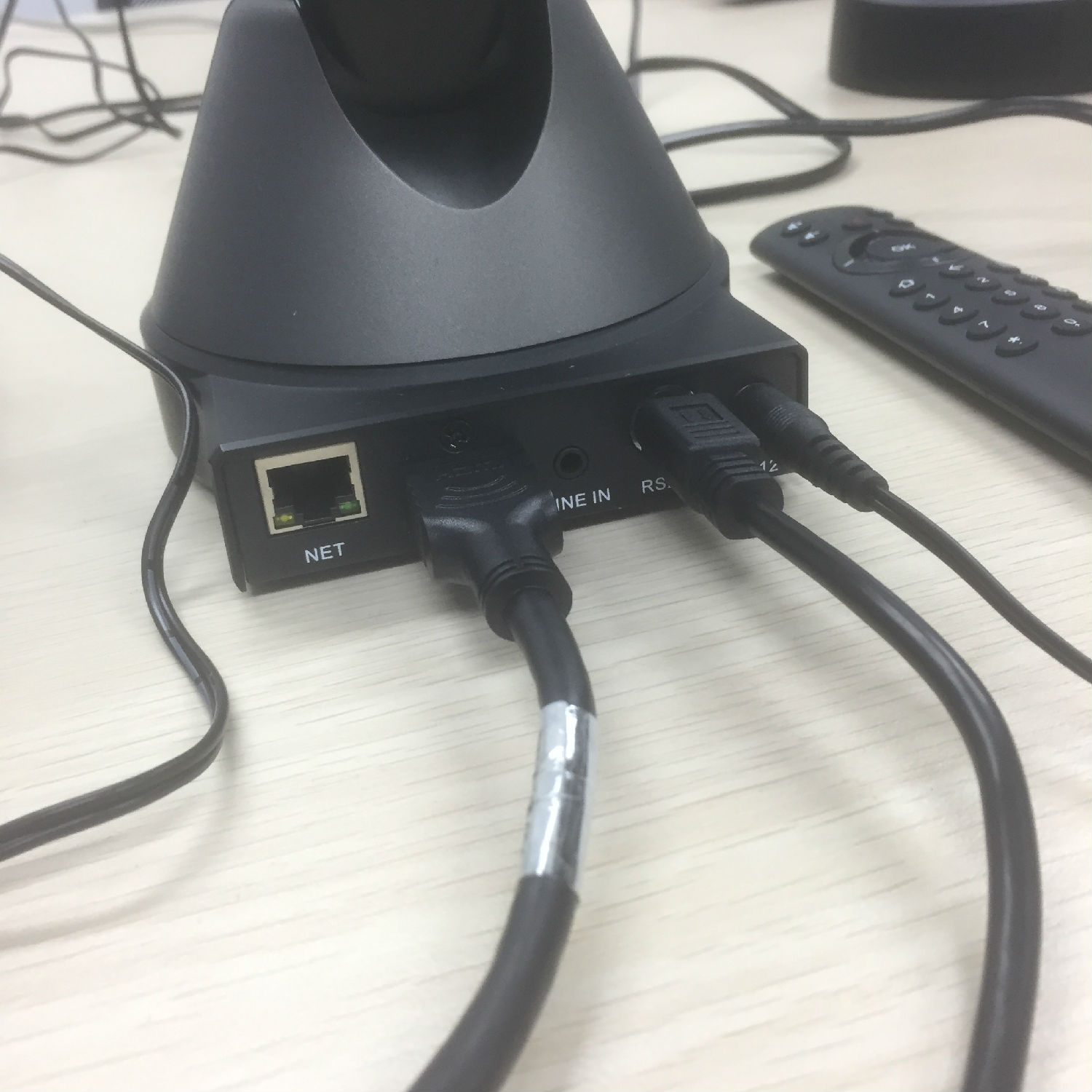

摄像头线路连接:左起,HDMI信号输出(另端连接主机信号输入接口),摄像头控制线,摄像机电源线

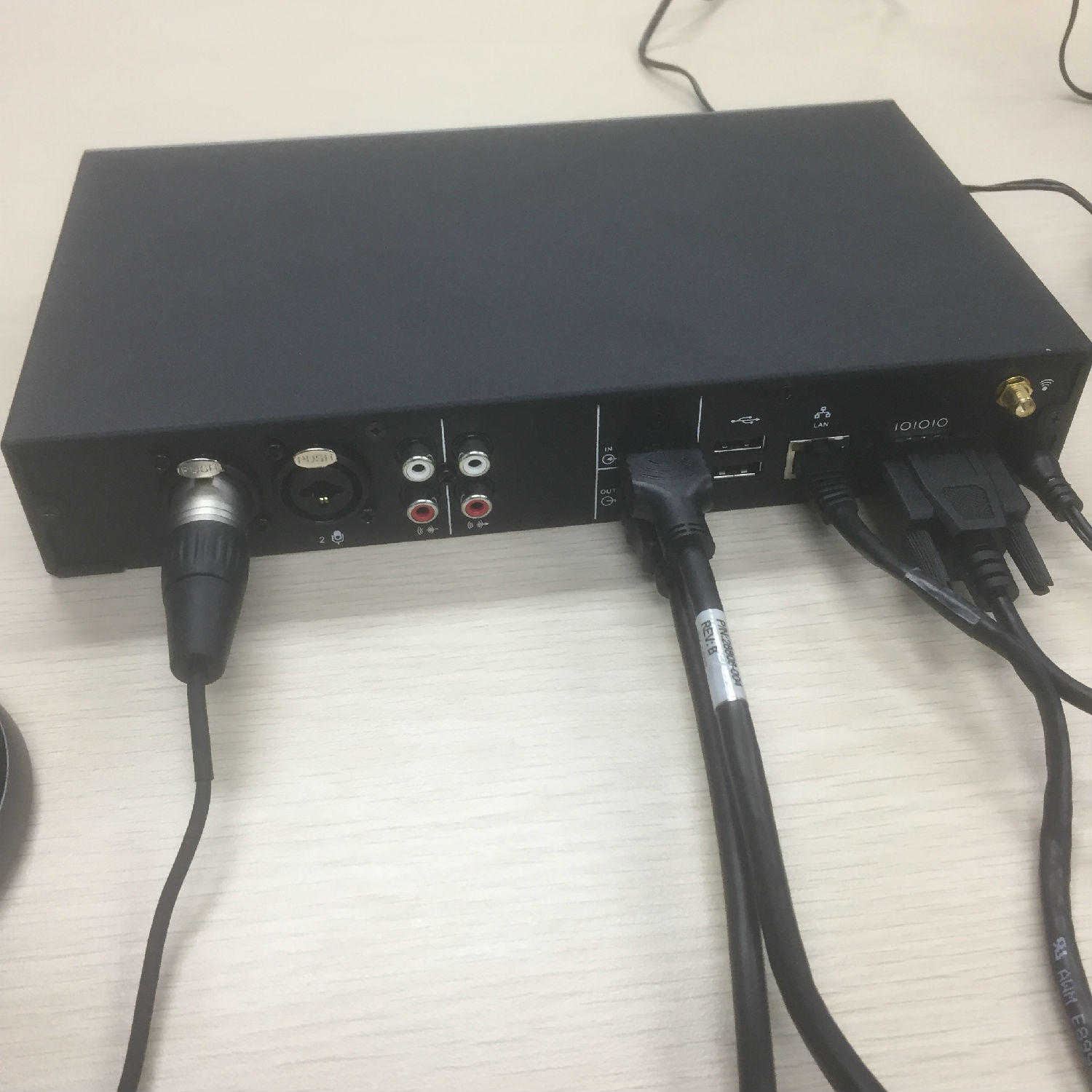

ME40主机线路

小鱼易连ME40主机线路连接:左起,麦克风连接线(小鱼易连ME40支持两个麦克风声音输入),HDMI摄像头信号输入,HDMI信号输出,网线,摄像头控制线,主机电源线

无线传屏配置

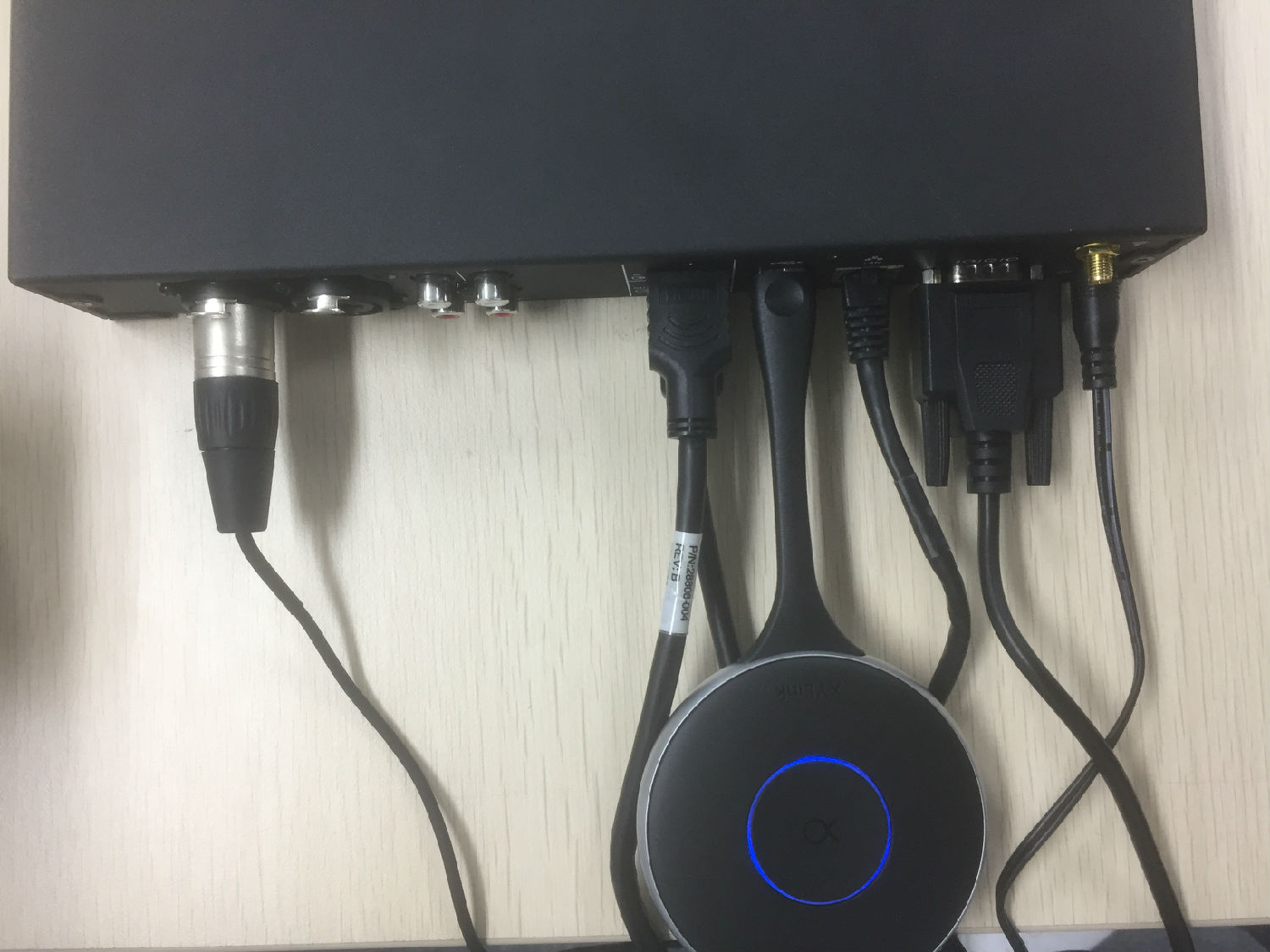

小鱼易连NP30无线传屏器配置步骤:1.NP30接入主机后部USB接口

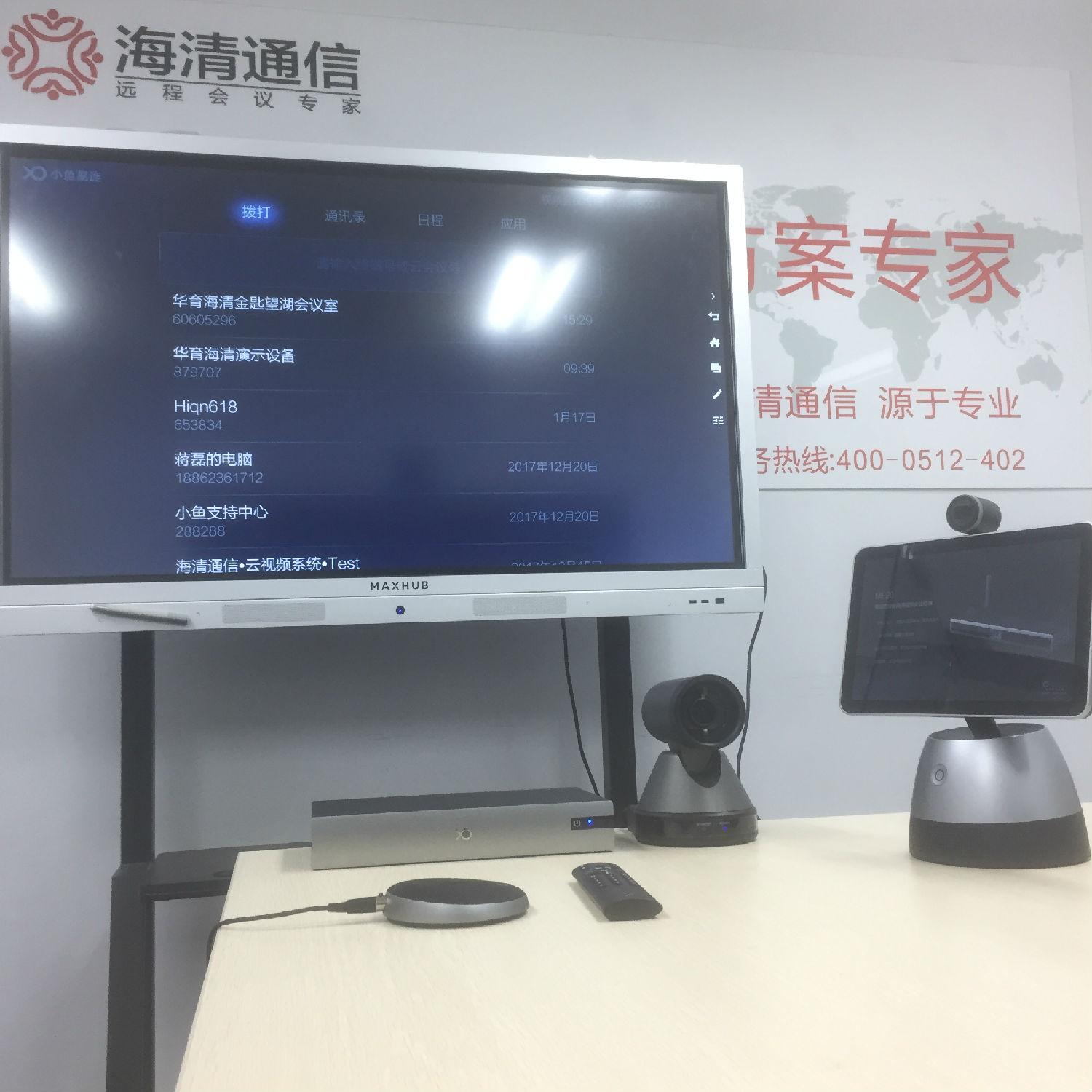

MAXHUB显示

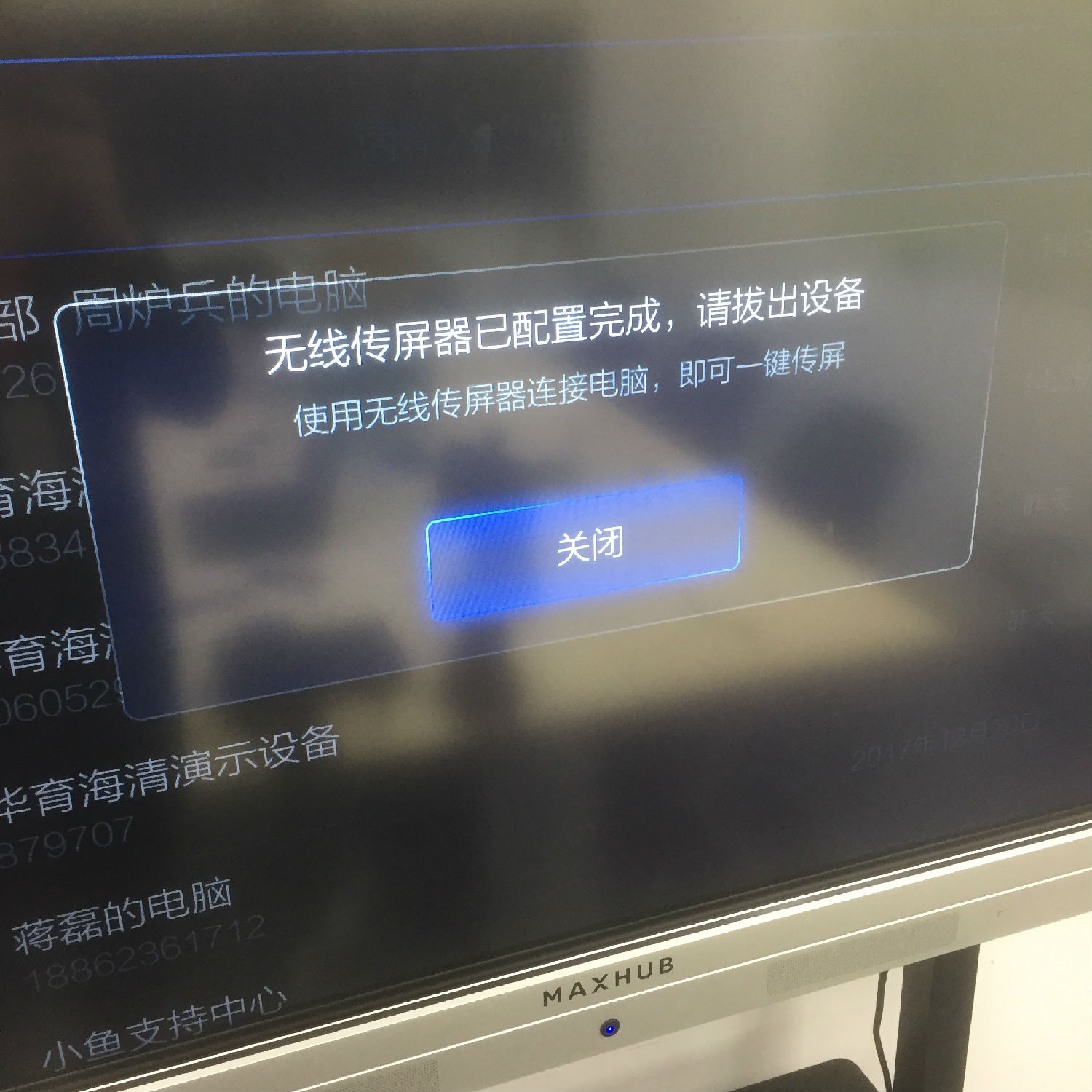

2.小鱼易连ME40终端显示界面会出现配置提示,配置过程一到两分钟,配置显示完成提示即可

MAXHUB终端显示

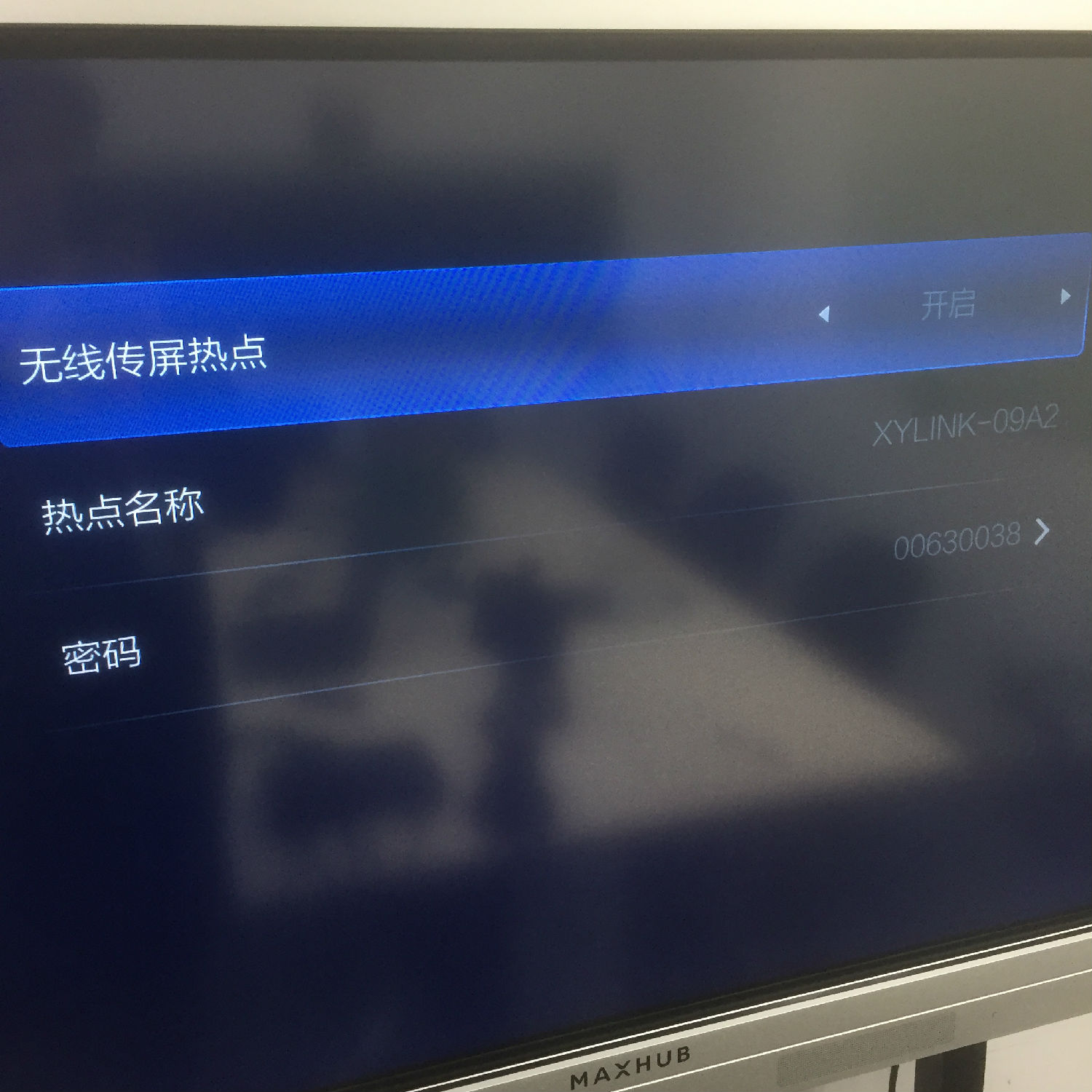

无线传屏配置成功后在界面可查看无线传屏热点信息(小鱼易连ME40主机支持无线连接,但无线接入网络会跟无线传屏热点冲突,即只有在ME40有线网络连接环境下才可使用无线传屏NP30)

无线传屏接入笔记本USB接口,运行驱动进行安装

无线传屏配置界面

无线传屏配置界面

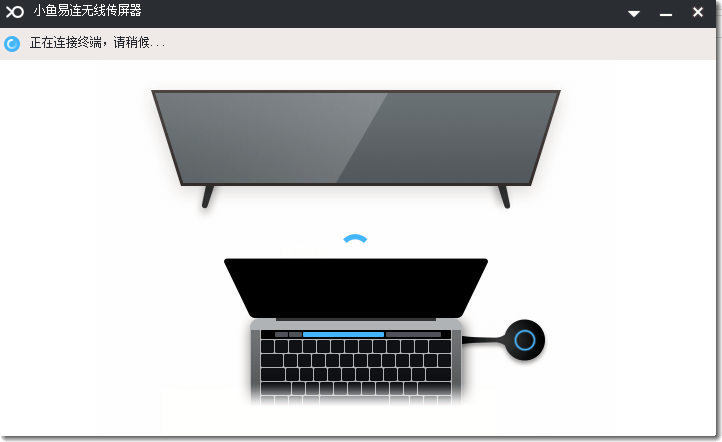

NP30无线传屏安装过程提示界面

无线传屏配置界面

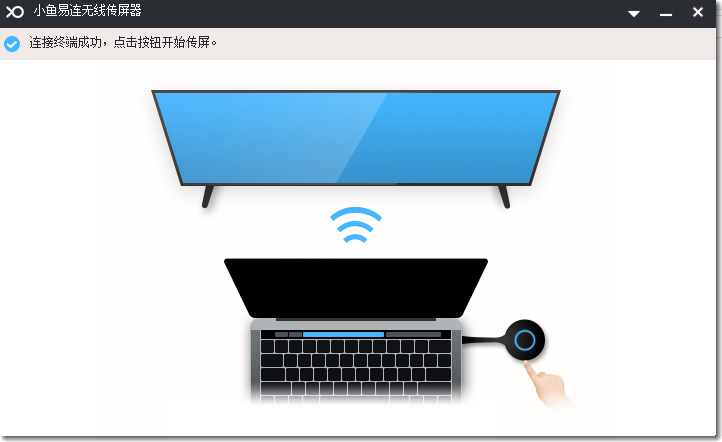

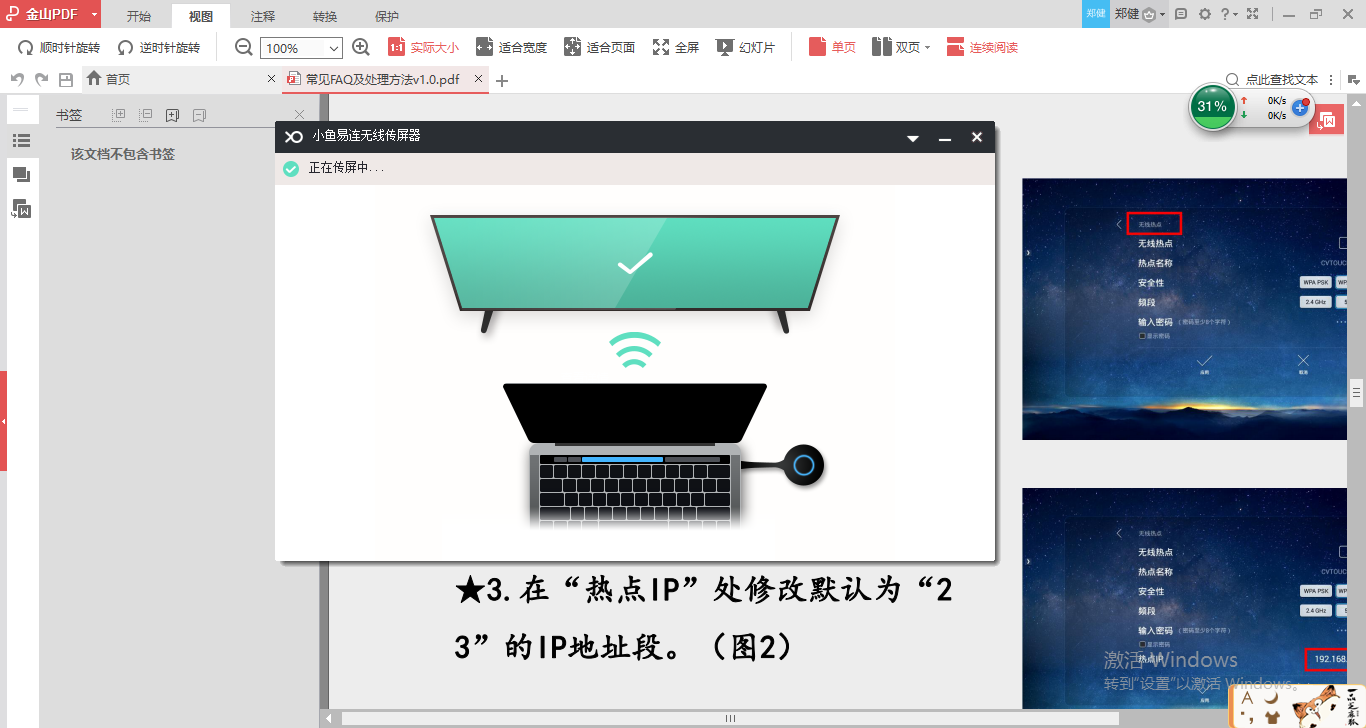

按下小鱼易连NP30无线传屏设备上的按钮即可将电脑桌面共享至云端会议室

无线传屏显示界面

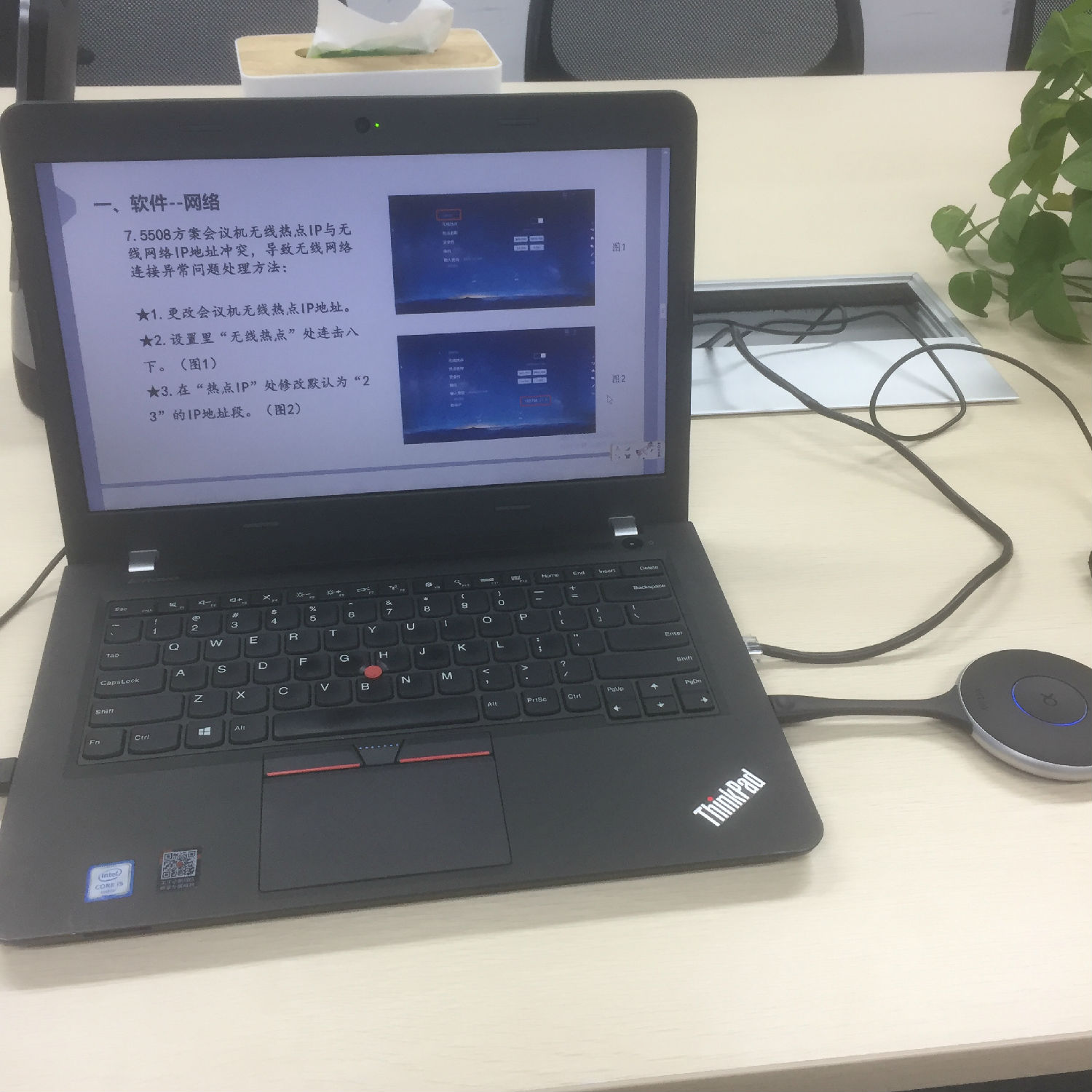

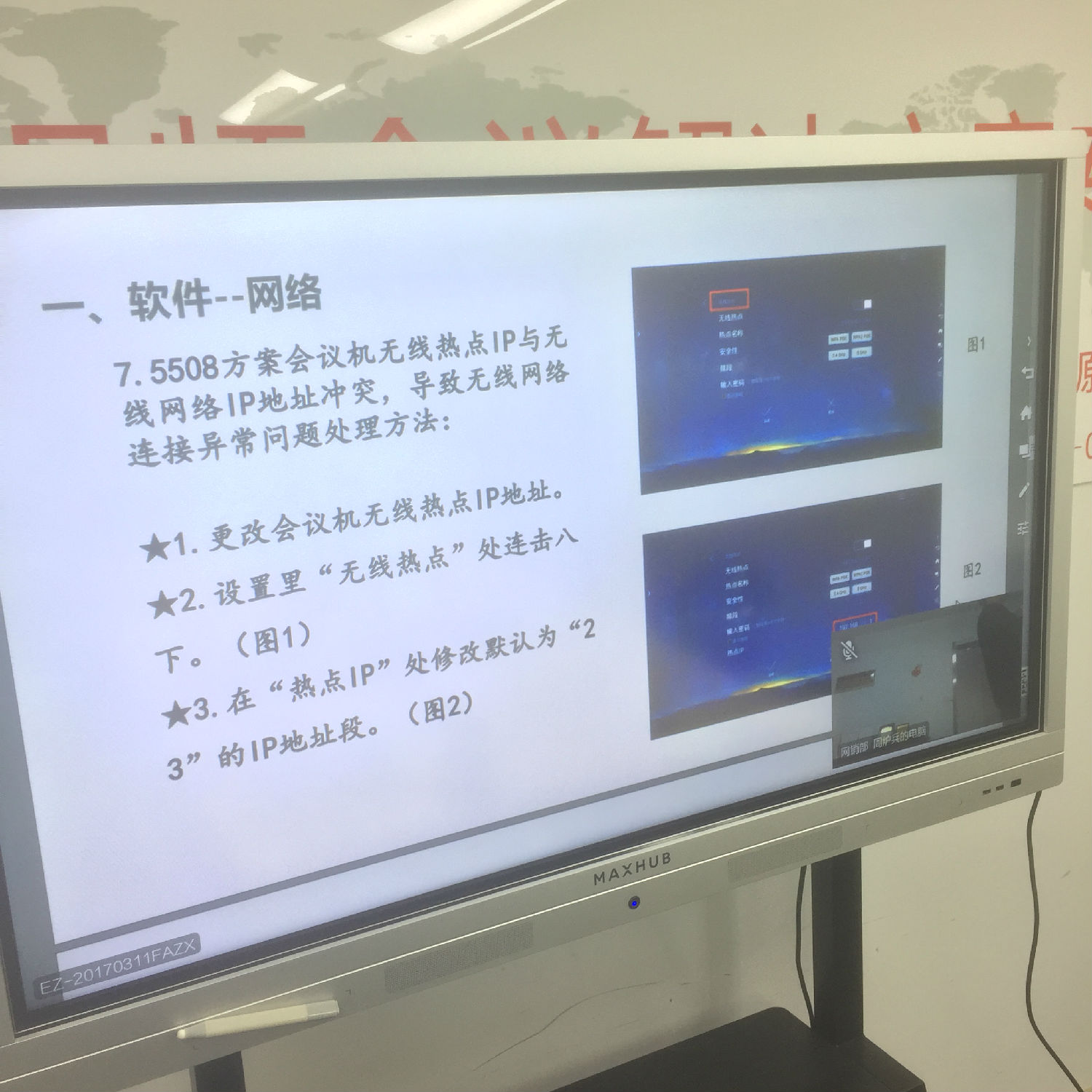

笔记本本地文件演示(MAXHUB常见问题及解决方法)

MAXHUB显示界面

ME40终端远程会议界面显示分享画面

小鱼易连NE60

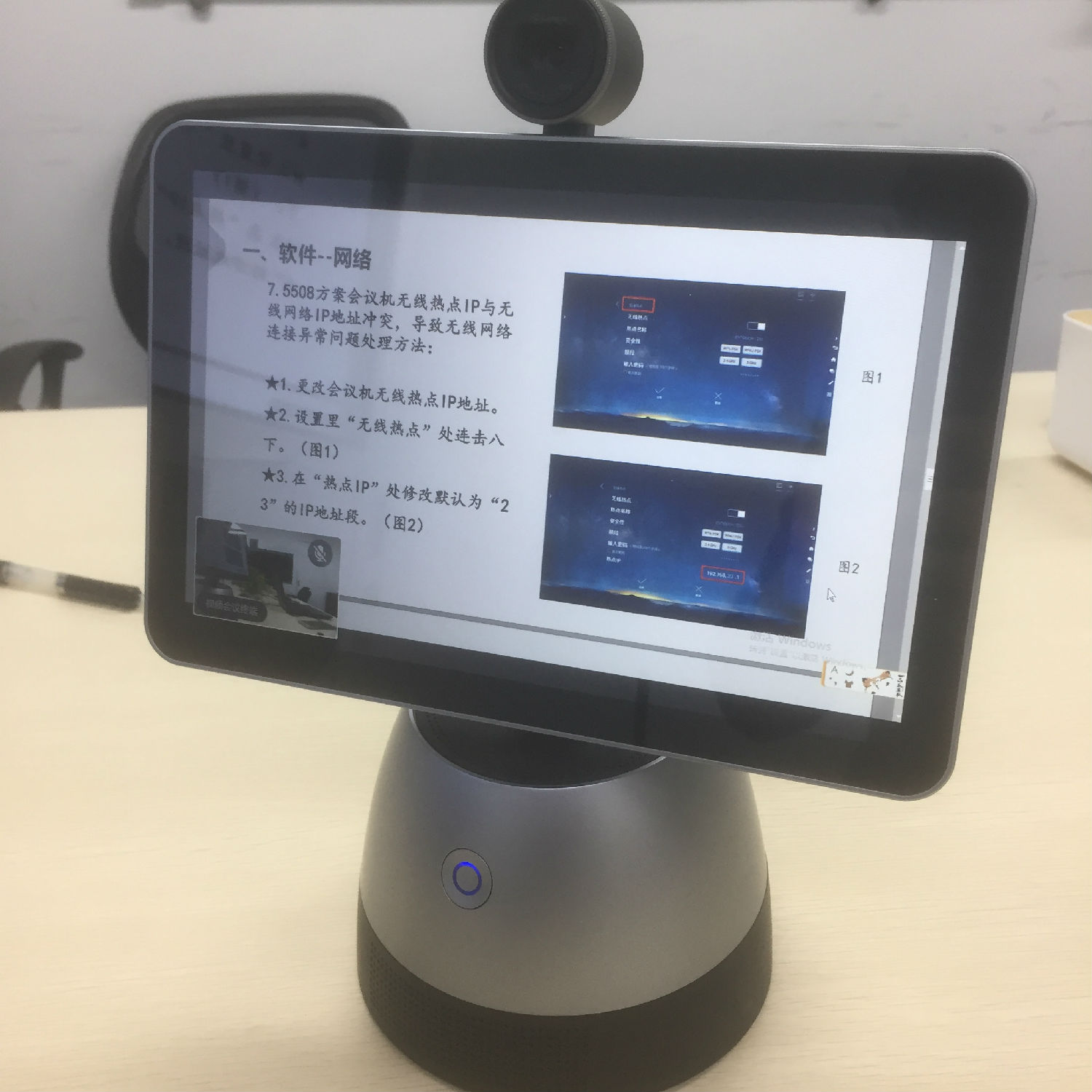

小鱼易连NE60在与ME40远程视频会议过程中显示对端笔记本分享内容画面

小鱼易连视频会议解决方案

ME40搭配MAXHUB中小型会议室解决方案及小鱼易连NE60桌面会议终端

江苏海清通信科技有限公司,小鱼易连钻石合作伙伴,小鱼易连代理服务商,关于更多产品方案信息,详询站内客服。
