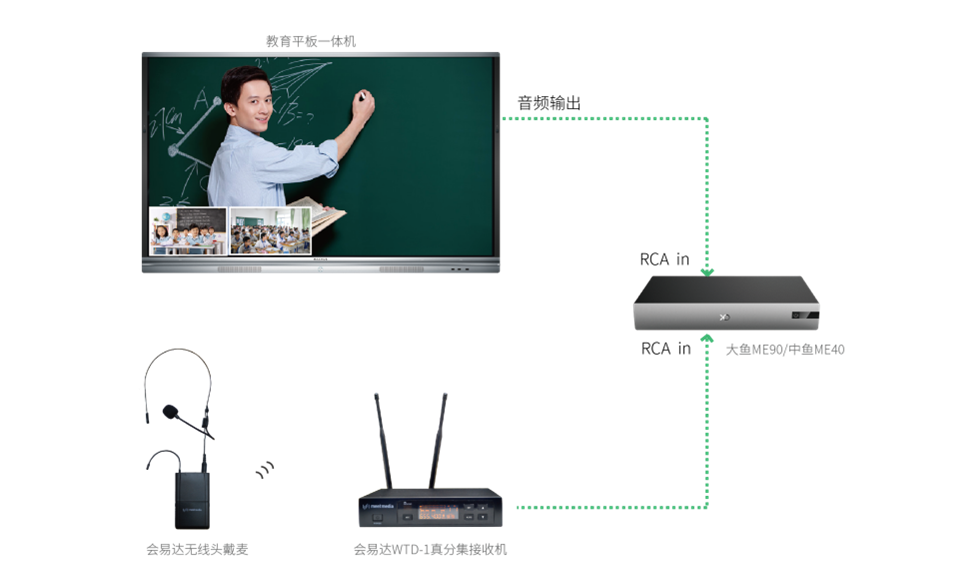

小鱼易连双师课堂 · 讲课教室音频系统拓扑图

当前听课教室方案存在问题及建议

问题：

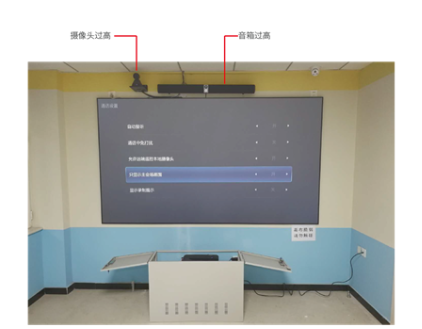

1.回音壁音箱安装位置过高，且属于近场扩散型影音音箱，直达声少，反射多导致语言清晰度低，尤其是教室中后排；

2.摄像机安装位置过高，俯拍角度过大；

3.有线全向麦吊顶安装，凿墙或明装布线难度大，影响墙面和顶面美观；

4.投影机和设备柜未作固定，且设备柜须开盖才能使用投影，位移风险大；

5.墙面和顶面的摄像机、音箱、全向麦需要信号线、电源线、控制线等多路布线与固定安装，材料消耗多，施工复杂，影响美观，易受到安装条件制约，不便于维护；

6.由于以上问题，及施工人员能力不同的影响，最终的部署效果可能参差不齐，用户体验打折。

建议：

1.用会易达C1套餐代替回音壁音箱和有线全向麦，同时集成ME40中鱼，C1专为100平米内的语言扩声设计，可确保语言清晰度质量和声场覆盖，中鱼摄像机高度适中；

2.使用吸顶式无线全向麦，就近灯光取电，无需布线安装，快捷美观；

3.可增配无线手持麦，实现高质量现场扩音与拾音，助教和学生可共享使用，手持麦支持与全向麦混用；

4.为投影增加固定方案，顶面采用透光玻璃代替铁盖，开机即用无需开盖；

5.按会易达一体机方案，墙面和顶面无需布线，简洁美观，音视频效果和用户体验更好，后续维护方便；

6.施工交付简单快速，安装标准易统一，不易受现场环境制约，效果有保障。

方案配置

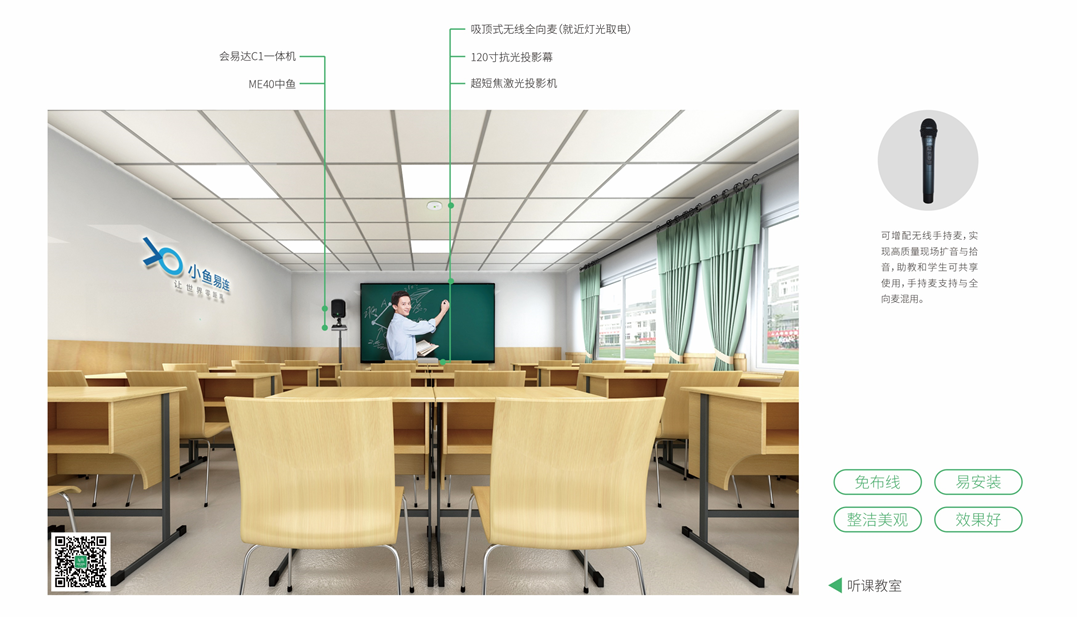

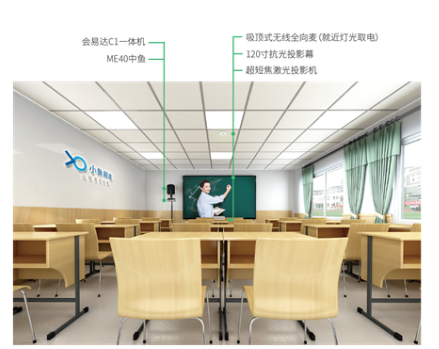

听课教室部署方案

会易达方案与原方案成本对比

• 辅材部分对比原方案核算时可抵充减少约600元/间；


• 部署实施费用比原方案平均减少400元/间

以下材料会易达方案已集成包含或省去，不需要再单独采购：

1、电源线、音频线、摄像机控制线、 HDMI高清线（不含投影机电源）

2、中鱼ME40终端和摄像机的电源适配器、一个有线全向麦（仅方案A ）

3、摄像机和音箱的安装架

4、墙面上线管槽等辅料

会易达C1 标准版与教培定制版差别

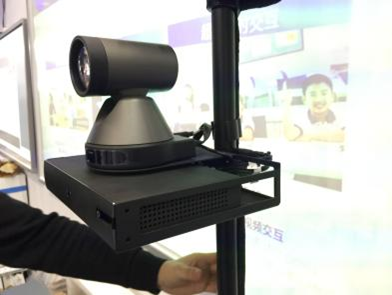

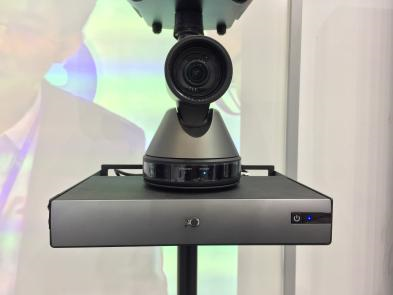

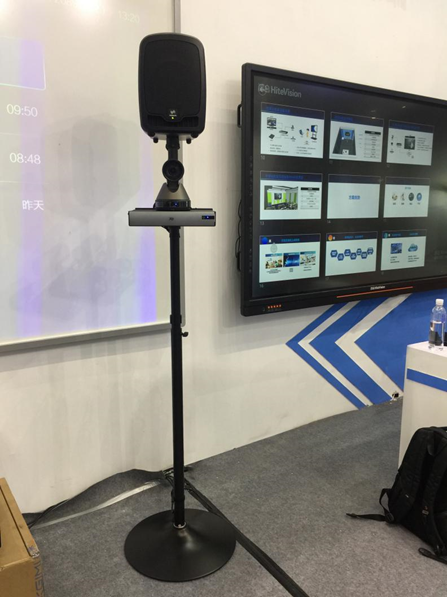

会易达C1与小鱼易连ME40实景拍摄照片

江苏海清通信，小鱼易连+会易达解决方案专家，更多详细信息，欢迎咨询站内客服。
